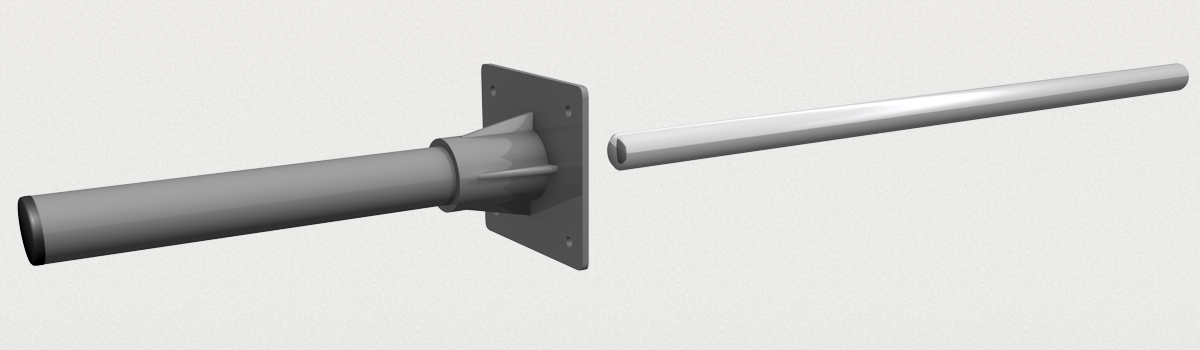

Einsatzzweck Querkraftdorn Typ Q 3 / Q 3 ÜK

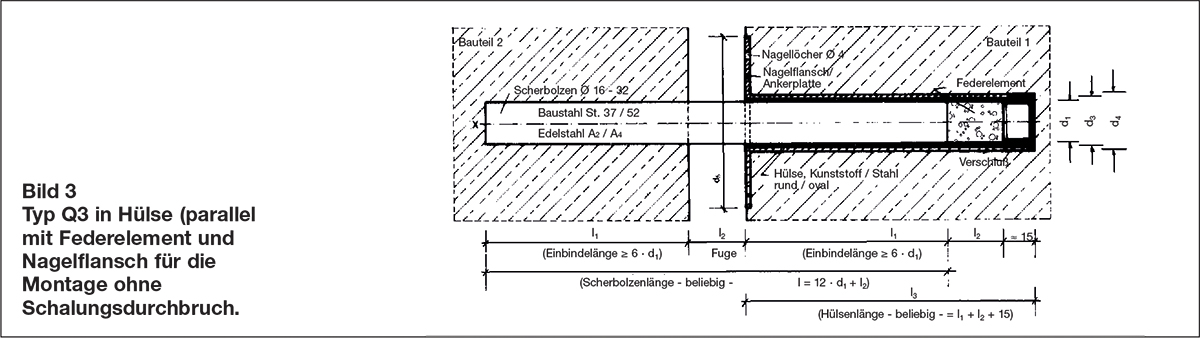

Die SPEBA® Querkraftdorne Typ Q3 sind Stahlbolzen mit halbseitiger Kunststoffhülse. Die Haftreibung zum Beton wird für die Längsbewegung vollständig aufgehoben. Die Hülse zentriert den Bolzen und ermöglicht eine Normalkraft-freie Längsbewegung. Standardmäßig ist die Eindringung in z-Richtung a= 30 mm und überträgt durch Biegen Querkräfte (V) in x- und y-Richtung ohne Querbewegung. Der Kunststoffmantel verhindert einseitig die Betonhaftung. Das Federelement gibt den Dehnweg in der Fuge a nach dem Betonieren frei. Die Konstruktion des Q3 Dorns erspart den Schalungsdurchbruch. Die Hülse wird vor dem Betonieren auf der Innenseite an die Schalung genagelt. Die Hülse beinhaltet schon das Federelement welches durch Verkleben der Öffnung gegen Verschmutzung geschützt wird. Nach dem Betonieren und Ausschalen wird der Schutz entfernt und der Dorn wieder eingesteckt und es können Fugenfüllstoff und 2. Betonierabschnitt eingebracht werden. Dornabmessungen, Stahlqualität und evtl. Korrosionsschutz können nach der Tabelle unten gewählt werden.

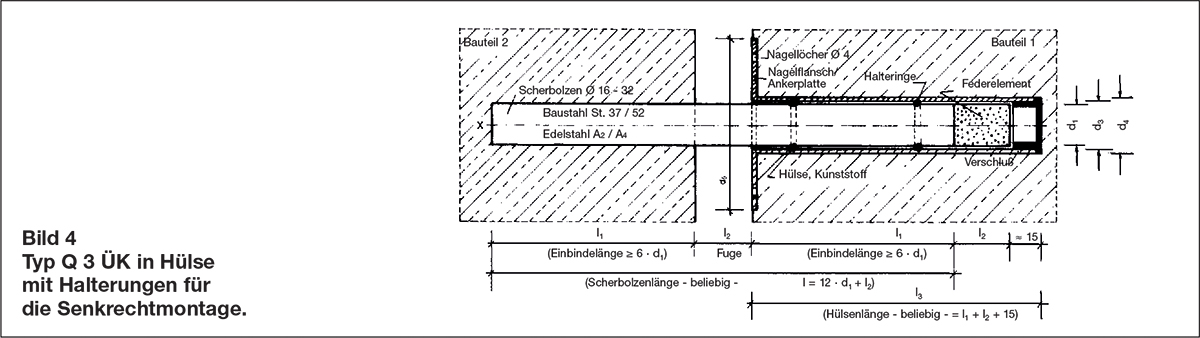

Bei der Fertigteilherstellung wird die Hülse einbetoniert. Wird das Fertigteil in seine endgültige Lage gehoben (Kran), kann von unten der Dorn eingesteckt werden. So werden die Teile mit den Dornen (ÜK-Ausführung) versetzt und das "Einfädeln" wird vereinfacht.
Die Bauteile sind aus bewehrtem / unbewehrtem Beton mit Mindesteigenschaften des C20/25. Statische Beanspruchungen, konstruktive Vorgaben und Montagemöglichkeiten bestimmen die Auswahl. Die Berechnung erfolgt zweiseitig eingespannt. Die Bemessungsregeln für den Dorn basieren aktuell auf der Richtlinie VDI 6207. Eine Zusammenfassung für die Dorne können Sie mit unserem SPEBA® Infoblatt Querkraftdorne herunterladen.
Technische Daten Dorn Q 3 / Q 3 ÜK
| Dorn Ø | Einbindelänge | standard Dornlänge | standard Hülsenlänge | Gesamtlänge |
|---|---|---|---|---|
| d | 5×d | 2× 5d +30mm | 5×d +45 | 10×d +45 |
| mm | mm | mm | mm | mm |
| 22 | 110 | 250 | 155 | 295 |
| 25* | 125 | 280 | 170 | 325 |
| 28 | 140 | 310 | 185 | 355 |
| 30 | 150 | 330 | 195 | 375 |
| *) Bei den mit Stern* gekennzeichneten Produkten bitte die tagesaktuellen Verfügbarkeiten erfragen. | ||||
SPEBA® Querkraftdorne werden aus den Stahlqualitäten V4A (1.4571) und Baustählen S235/355 J2 (1.0577) gefertigt. Stahl der Werkstoffgruppe 1.4571 ist ein nichtrostender austenitischer Chrom-Nickel-Molybdän-Stahl mit Titanstabilisierung. Die Streckgrenze Rp0.2 der Stähle reicht von 200 bis 460 MPa. Die Zugfestigkeit Rm liegt bei 470 bis zu 950 MPa. Bezüglich der Duktilität wie bei Betonstahl weist V4A einen Rm/Rp0.2 Wert von 1,4 bis 2,1 auf. 1,05 ist normaler Betonstahl und 1,08 „hochduktil“. Die weichste Ausführung des V4A ist der lösungsgeglühte Zustand. Hier weist der Stahl ein Rp0.2=255 MPa auf. Dieser wird als „S235“ Stahl eingesetzt. Kaltverfestigte Stähle weisen gegenüber dem lösungsgeglühten Zustand eine geringe Magnetisierbarkeit auf μr<1,3. V4A Querkraftdorne sind mit und ohne Zusatzwerkstoff mit allen üblichen Verfahren schweißbar. Nach dem Schweißen ist keine Wärmebehandlung erforderlich. Die Zwischenlagentemperatur sollte 200°C nicht überschreiten. Anlauffarben müssen mechanisch oder chemisch entfernt werden. Bemessungsvorschläge entnehmen Sie bitte unseren Prospekten oder der Veröffentlichung in Richtlinie VDI 6207 oder der nachfolgenden Tabellen.
Alle Angaben beruhen auf unserem derzeitigen Wissensstand. Produkte unterliegen üblichen Fer-ti-gungs-to-le-ran-zen und die Angaben hier stellen keine zugesicherten Eigenschaften dar. Änderungen vorbehalten.
Bemessungstabelle Q3, Q3 ÜK
| Dorn | Fuge | Einbindelänge (5×d) | Dornlänge (min) | Seitenabstand (min) | Querkraft (für S355) | Bewehrung (für S355) |
|---|---|---|---|---|---|---|
| d | l2 (a) | l1 (TEin) | Lges | ar | Vs,rRd | As,req |
| mm | mm | mm | mm | mm | kN | mm² |
| 22 | 0 | 110 | 220 | 66 | 17,6 | 40,5 |
| 5 | 225 | 14,3 | 33,0 | |||
| 10 | 230 | 12,1 | 27,8 | |||
| 15 | 235 | 10,5 | 24,1 | |||
| 20 | 240 | 9,2 | 21,2 | |||
| 25 | 245 | 8,2 | 20,1 | |||
| 30 | 250 | 7,4 | 19,3 | |||
| 25* | 0 | 125 | 250 | 75 | 22,7 | 52,3 |
| 5 | 255 | 20,7 | 47,5 | |||
| 10 | 260 | 18,9 | 43,5 | |||
| 15 | 265 | 17,5 | 40,2 | |||
| 20 | 270 | 16,2 | 37,3 | |||
| 25 | 275 | 15,2 | 36,9 | |||
| 30 | 280 | 14,2 | 36,7 | |||
| 28 | 0 | 140 | 280 | 84 | 28,5 | 65,5 |
| 5 | 285 | 24,2 | 55,6 | |||
| 10 | 290 | 21,0 | 48,3 | |||
| 15 | 295 | 18,6 | 42,7 | |||
| 20 | 300 | 16,6 | 38,2 | |||
| 25 | 305 | 15,1 | 36,7 | |||
| 30 | 310 | 13,8 | 35,6 | |||
| 30 | 0 | 150 | 300 | 90 | 32,7 | 75,2 |
| 5 | 305 | 30,2 | 69,5 | |||
| 10 | 310 | 28,1 | 64,5 | |||
| 15 | 315 | 26,2 | 60,2 | |||
| 20 | 320 | 24,5 | 56,4 | |||
| 25 | 325 | 23,1 | 56,2 | |||
| 30 | 330 | 21,8 | 56,4 | |||
| *) Bei den mit Stern* gekennzeichneten Produkten bitte die tagesaktuellen Verfügbarkeiten erfragen. | ||||||
Datenblatt
Die Datenblätter für die SPEBA® Querkraftdorne finden Sie hier im Anhang als PDF-Download.
DownloadBrandschutzmanschette BS 5100
Die SPEBA Brandschutzmanschette BS 5100 wird in Bewegungsfugen beim Einsatz von SPEBA® Querkraftdornen eingebaut. Sie schützt im Brandfall den Querkraftdorn vor zu hohen Temperaturen (Stahltemperatur bei 90 Minuten Brandlast < als 500° C) und sichert so die Tragfähigkeit des Stahls. So erreicht der Dorn nach DIN 4102 die Feuerwiderstandsklasse F 90.
